PX-serien miniatyrstrømgirmotor

Kort beskrivelse:

Produkt detalj

Produktetiketter

Oversikt

J-SZ(ZYT)-PX-serien miniatyr DC-girmotorer er henholdsvis sammensatt av SZ(ZYT)-serien DC-motorer og PX-type vanlige presisjon planetariske reduksjoner, og utstyrt med strømforsyning, som kan realisere trinnløs hastighetsregulering.Bredt justeringsområde, liten størrelse, lett vekt, høy effektivitet, kompakt struktur, stort utgangsmoment, mye brukt i frekvensomformere som krever lav hastighet, høyt dreiemoment og trinnløs hastighetsregulering.Trinnløs hastighet.
PX-serien planetgirreduksjon kan kobles direkte til AC-motorer, trinnmotorer og andre motorer.
PX-serien kan også kobles direkte til snekkegirredusering og cykloidal pinwheel-reduksjon for å danne reduksjonsgir med forskjellige hastighetsforhold eller store hastighetsforhold.

Instruksjon for reduksjonsmodell

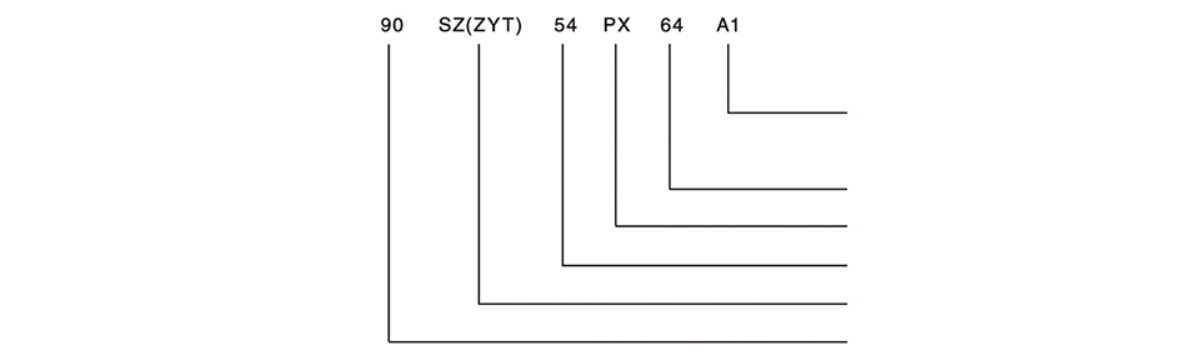

Motormodell

A1- installasjonsform: A1 er fotmontering, A3 er flensinstallasjon, B5 er rundflensinstallasjon
64 -Reduksjonsforhold: 1:64
PX - Ordinary Precision Planetary Reducer
54 - Parameterkode for motorytelse
SZ(ZYT ) - DC servomotor (permanent magnet likestrømsmotor)
90 - Motorbasisnummer: Indikerer ytre diameter på 90 mm

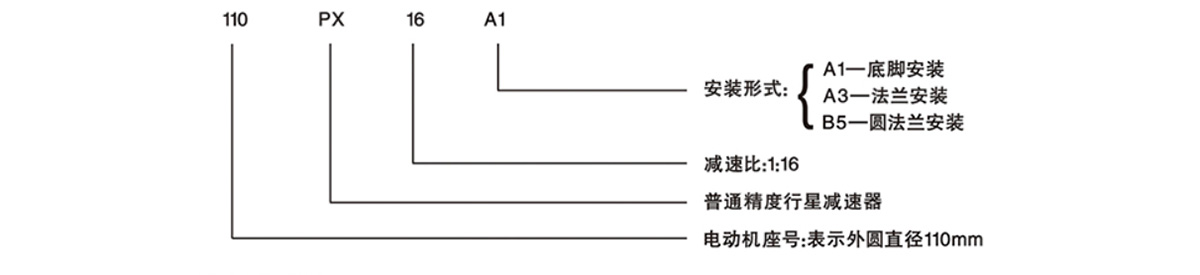

Reduksjonsmodell

A1- installasjonsform: A1 er fotmontering, A3 er flensinstallasjon, B5 er rundflensinstallasjon
16 - Reduksjonsforhold: 1:64
PX - Ordinary Precision Planetary Reducer
110 - Motorbasisnummer: Indikerer ytre diameter på 90 mm

Tekniske data for elektrisk motor

Hastighet (r/min)	Dreiemoment (mN.m)	Modell	Makt	Nominell hastighet (r/min)	Installere	Merkespenning		Reduser forholdet	Merknader
750	260	55ZYT	29	3000	A3	24V:55ZYT51 27V:55ZYT52 48V:55ZYT53 110V:55ZYT54		4
187,5	740							16
47	21200							64
12	5900							256
500	390							6
83	1660							36
14	7180							216
750	450	70ZYT01	50	30 000		24		4
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
1500	380	70ZYT05	85	6000		24		4
		70ZYT06				27
		70ZYT07				48
		70ZYT08				110
750	630	70ZYT51	70	3000		24		4
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
1500	540	70ZYT55	120	6000		24		4
		70ZYT56				27
		70ZYT57				48
		70ZYT58				110
187,5	1270	70ZYT01	50	3000		24		16
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
187,5	1780	70ZYT51	70	3000		24		16
		70ZYT52				27
		70ZYT53				48
		70ZYT54				110
47	3670	70ZYT01	50	3000		24		64
		70ZYT02				27
		70ZYT03				48
		70ZYT04				110
750	360	70SZ01	40	3000		24	24	4
		70SZ02				27	27
		70SZ03				48	48
		70SZ04				110	110

PS-seriens generelle hastighetsforhold
Nivå 1: 4, 6
Sekundær: 16 , 24 , 36
Nivå 3: 64 , 96 , 144 , 216
Nivå 4: 256\384\576\864\1296

90PX-serien ikke-standard hastighetsforhold
Nivå 1: 3
Nivå 2: 9 , 12 , 18
Nivå 3: 27 , 48 , 54 , 72 , 108
Nivå 4: 81 , 162 , 192 , 288 , 324 , 432 , 648

110PX-serien ikke-standard hastighetsforhold
Nivå 1: 5
Nivå 2: 20 , 25 , 30
Nivå 3: 80 , 100 , 120 , 125 , 150 , 180
Nivå 4: 320 , 400 , 480 , 500 , 600 , 625 , 720 , 750 , 900 , 1080

Ikke-standard reduksjonsmidler som spesielt hastighetsforhold, hastighet, installasjonsstørrelse osv. kan designes

Eksempel på utvalg
Brukeren kan velge kraften og modellen til reduksjonen riktig i henhold til det faktiske arbeidssystemet og belastningens art ved å referere til følgende innhold.
1.I henhold til belastningsmomentet og utgangshastigheten til reduksjonen, kan den nødvendige kraften beregnes ved hjelp av følgende formel: P=T n/kh
I formelen: P- utgangseffekt WT - lastmoment Nm, velg n- utgangshastighet r/min i henhold til teknisk datablad
K- belastningskonstant 9560 η - overføringseffektivitet, valgt fra følgende tabell

Overføringsforhold

Overføringsforhold(i)	4(6)	16(36)	64(216)	256(1296)
η	0,76	0,72	0,68	0,65

2.Motorregulatoren kan velges for å realisere den trinnløse hastighetsendringen av reduksjonsbryteren fra O til nominell hastighet.
3. I henhold til det faktiske arbeidssystemet og belastningsnaturen, kan tjenestekoeffisienten velges med referanse til tjenestekoeffisienttabellen.Etter beregning kan den nødvendige kraften til reduksjonen bestemmes, og i henhold til den nødvendige utgangshastigheten kan reduksjonsmodellen velges ved å referere til tabellen med tekniske data.

Arbeidsindeksark

Daglig arbeidstid	Lastnivå
	Gjennomsnittlig jevn	Middels levende	Kraftig påvirkning
12	1	1,25	1,75
24	1,25	1,50	2

For eksempel: hvis belastningen er jevn og stabil, den nødvendige nominelle motoreffekten er 40W, merkespenningen er 110V, utgangshastighetsforholdet er 4, og arbeidstiden per dag er 12 timer, da er 40W valgt.Hvis belastningens natur er moderat vibrasjon:
Deretter en.Se tjenestekoeffisienttabellen for å velge tjenesteserien som 1.25.Nødvendig effekt W=40W*1,25=50W
b.Sjekk det tekniske databladet for valgfri J70SZ54P*4

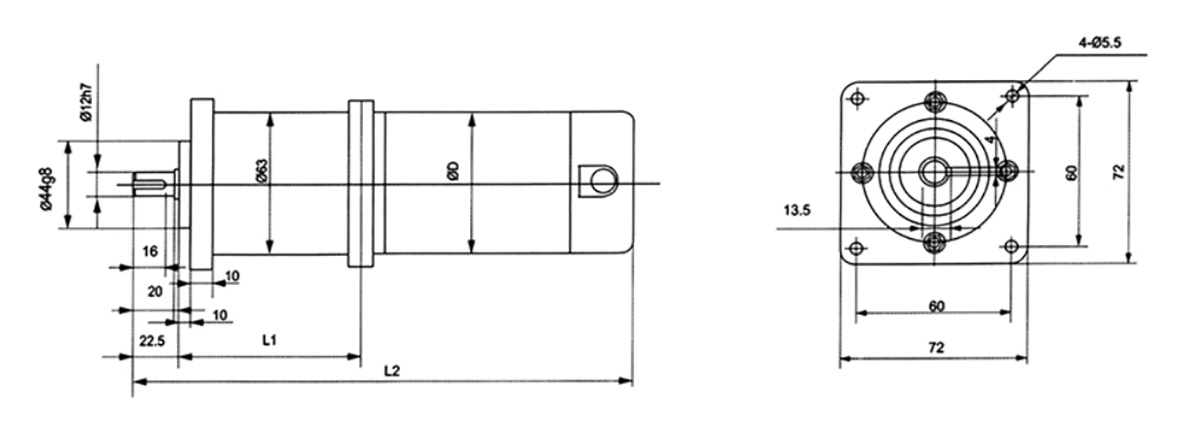

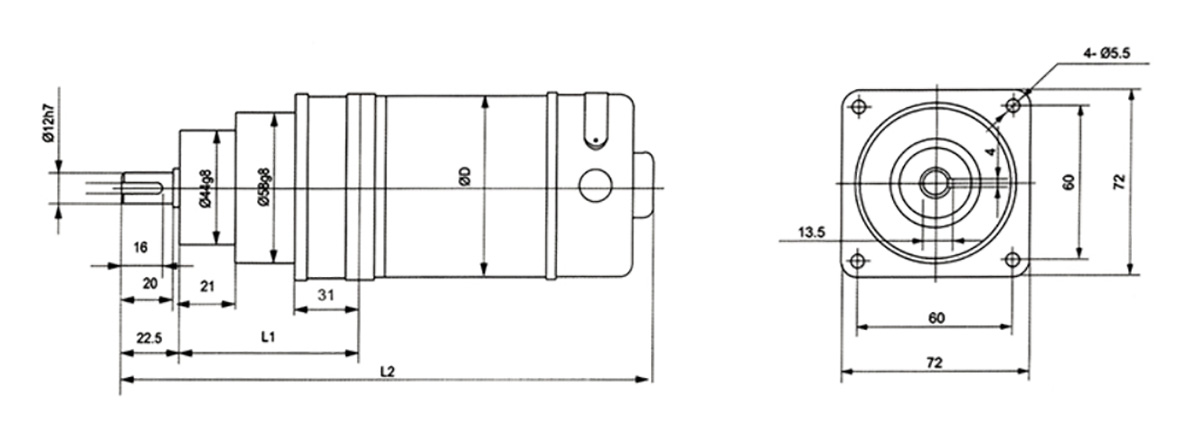

70PX frontflens
