kjøkken kokk matlaging robot kokemaskin slått motvilje motor Utvalgt bilde

kjøkken kokk kokerobot kokemaskin slått motviljemotor

Kort beskrivelse:

800W høyhastighets svitsjet reluktansmotor og driver 35000rpm hastighet miksermotor for husholdningsapparater

2. Bredt spekter av hastighetsregulering, langsiktig drift ved lav hastighet: Den kan kjøre under belastning i lang tid i området fra null til maksimal hastighet, og temperaturstigningen til motoren og kontrolleren er lavere enn den for den nominelle laste.

3. Høyt startmoment, lav startstrøm: når startmomentet når 150 % av merkemomentet, er startstrømmen bare 30 % av merkestrømmen.

Send e-post til oss

Produkt detalj

Produktetiketter

Motorparametere

Driftsspenning	DC300V
Merkestrøm	2,8±10%A
Maksimal strøm	5.4A
Startspenning	DC23V~25V
nominell effekt	700±10 %W
Nominell hastighet	35000±10 % RPM
Tomgangskraft	<100W
antall stolper	2
dreiemoment	0,2NM
effektivitet	80 %±10 %
kommutering	Aksial CW
bråk	96dB MAX,<30cm
vekt	1,68 kg
peiling	2 kulelager
kontroll	Hall sensor
Installere	flensfeste

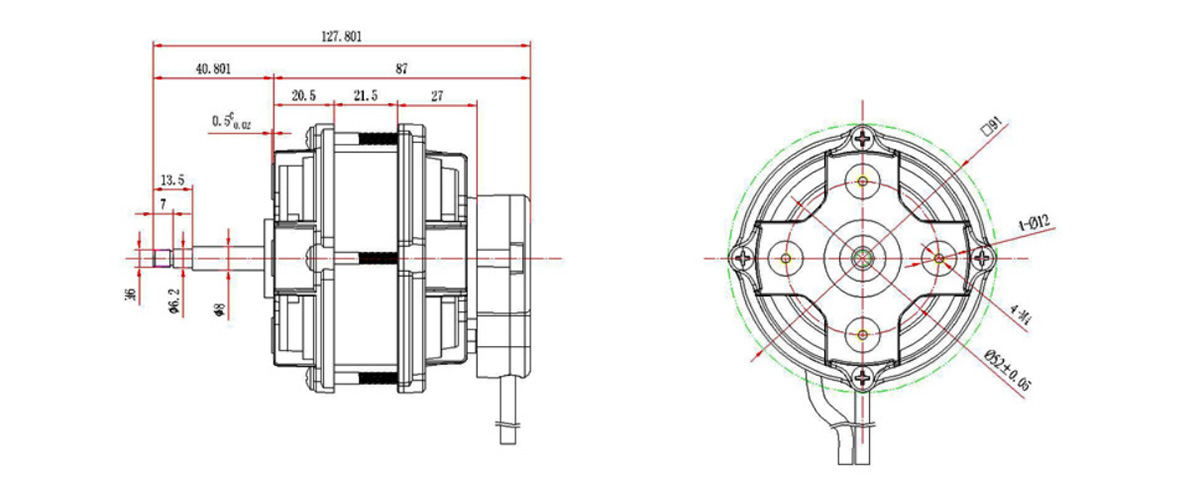

Motorstruktur

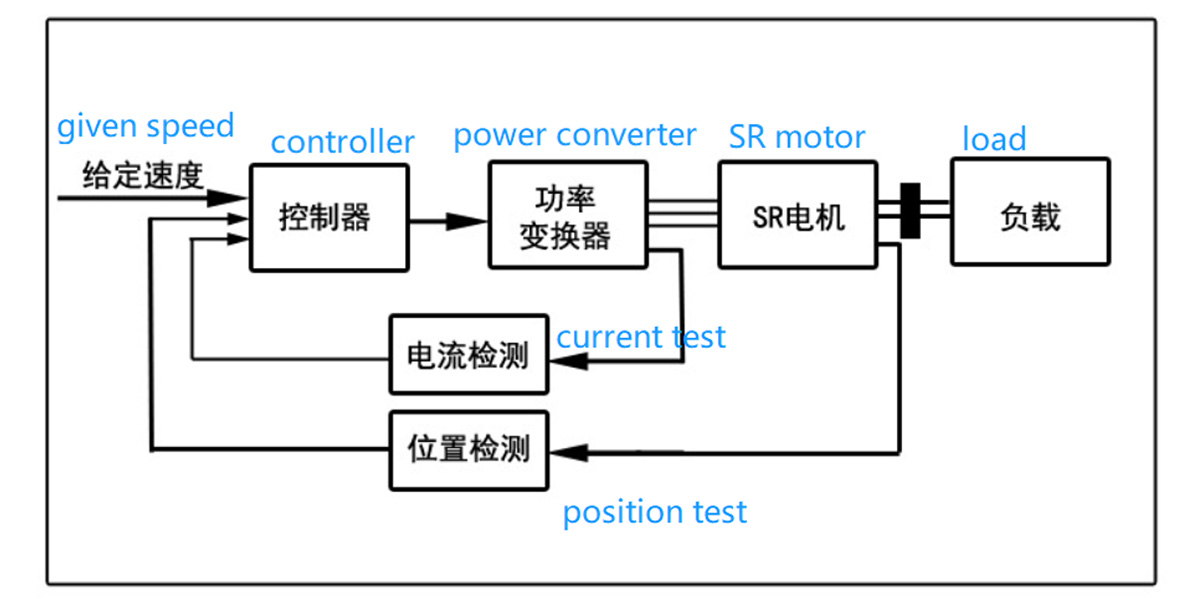

1. Sammensetningen av det svitsjede reluktansmotorens drivsystem
Svitsjet reluktansmotordrivsystem (SRD) består hovedsakelig av svitsjet reluktansmotor, kraftomformer, kontroller og detektor.

2.Byttet reluktansmotor
SR-motorer kan utformes i enfase-, tofase-, trefase-, firefase- og flerfasestrukturer med forskjellige fasetall, og det er en-tannstruktur per pol og flertannstruktur per pol, aksial luft spalte, radiell luftspalte og aksial luftspalte.En radiell hybrid luftspaltestruktur, indre rotor og ytre rotorstruktur, SR-motorer under trefase har vanligvis ikke selvstartsevne.Et stort antall faser er fordelaktig for å redusere dreiemomentfluktuasjoner, men det fører til kompleks struktur, mange hovedbryterenheter og økte kostnader.For tiden er den tofasede 6/4-polede strukturen og den firefasede 8/6-nivåstrukturen mye brukt.

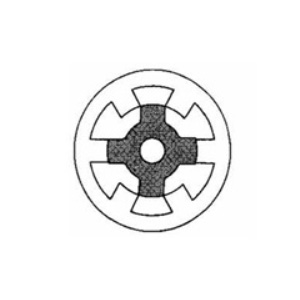

Vanlig struktur 3-fase
6/4 polar SR motor

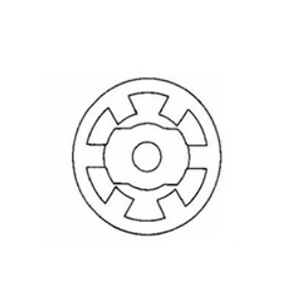

3-fase 6/2
polar SR motor

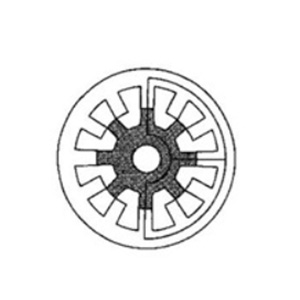

3-fase 6/8
polar SR motor

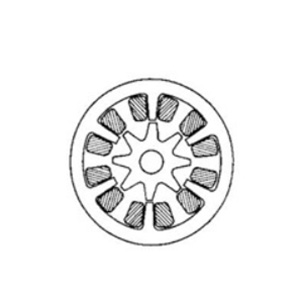

3-fase 12/8
polar SR motor

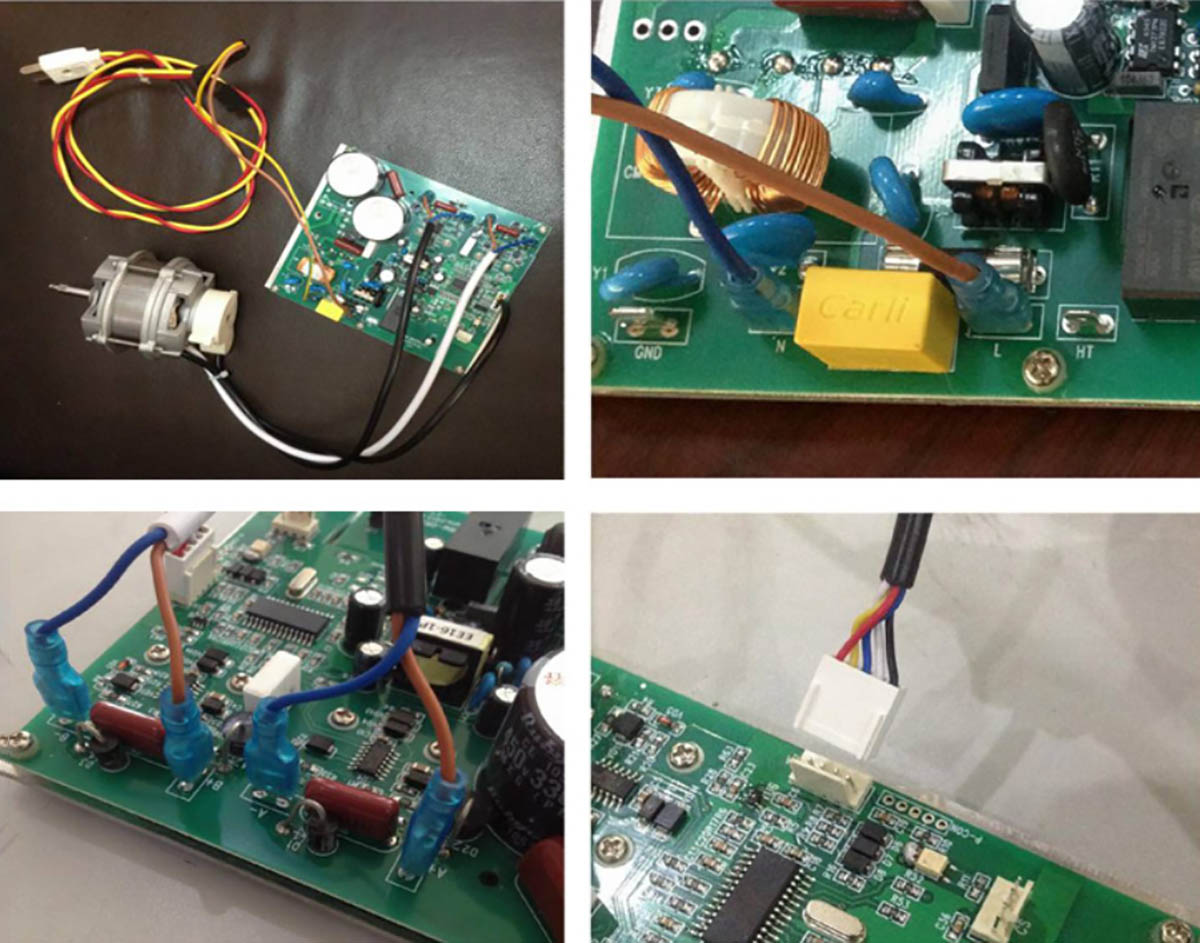

3. Fysisk koblingsskjema for motor og driver

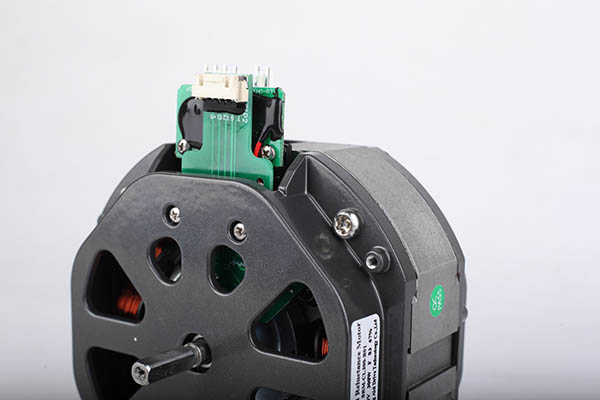

Produktbilde

Motorfaseledninger

Svart (Brun /A+ Blå /A-), Hvit (Brun /A+ Blå /A- ), ledningslengde L=380 ± 50 mm
Hall ledninger:
Rød ( +5V ), svart ( GND), gul ( SA ), blå ( SB), hvit ( SC ), linjelengde L= linjelengde L=380 ± 50 mm
Lagring: 5 ℃ ~40 ℃, fuktighet <90 %
Isolasjonsklasse: F
Sprekkfri spole dreier i 3 minutter ved 130 % av nominell spenning.
Arbeidstid: 2000 timer under normale arbeidsforhold.
Den aksiale forskyvningen skal være mindre enn 0,02 mm når motoren er i gang.

Motoregenskaper

1.Høy systemeffektivitet: I det brede hastighetsreguleringsområdet er den totale effektiviteten minst 10 % høyere enn andre hastighetsreguleringssystemer, og den høye effektiviteten er mer tydelig ved lav hastighet og ikke-klassifisert belastning.
2.Bredt spekter av hastighetsregulering, langvarig drift ved lav hastighet: Den kan kjøre under belastning i lang tid i området fra null til maksimal hastighet, og temperaturstigningen til motoren og kontrolleren er lavere enn den for den nominelle belastningen.
3.Høyt startmoment, lav startstrøm: når startmomentet når 150 % av merkemomentet, er startstrømmen bare 30 % av merkestrømmen.
4. Den kan starte og stoppe ofte, og veksle mellom forover og bakover rotasjon: den kan starte og stoppe ofte, og bytte mellom forover og bakover rotasjon ofte.Når det er en bremseenhet og bremsekraften oppfyller tidskravet, kan start-stopp og forover-revers veksling nå mer enn 1000 ganger i timen.
5. Sterk overbelastningskapasitet: når belastningen er mye større enn den nominelle belastningen i kort tid, vil hastigheten synke, den maksimale utgangseffekten opprettholdes, og det vil ikke være noe overstrømsfenomen.Når belastningen går tilbake til normal, går hastigheten tilbake til innstilt hastighet.
6.Mekanisk styrke og pålitelighet er høyere enn andre typer motorer.Rotoren har ingen permanente magneter og kan ha en høyere tillatt temperaturøkning.
